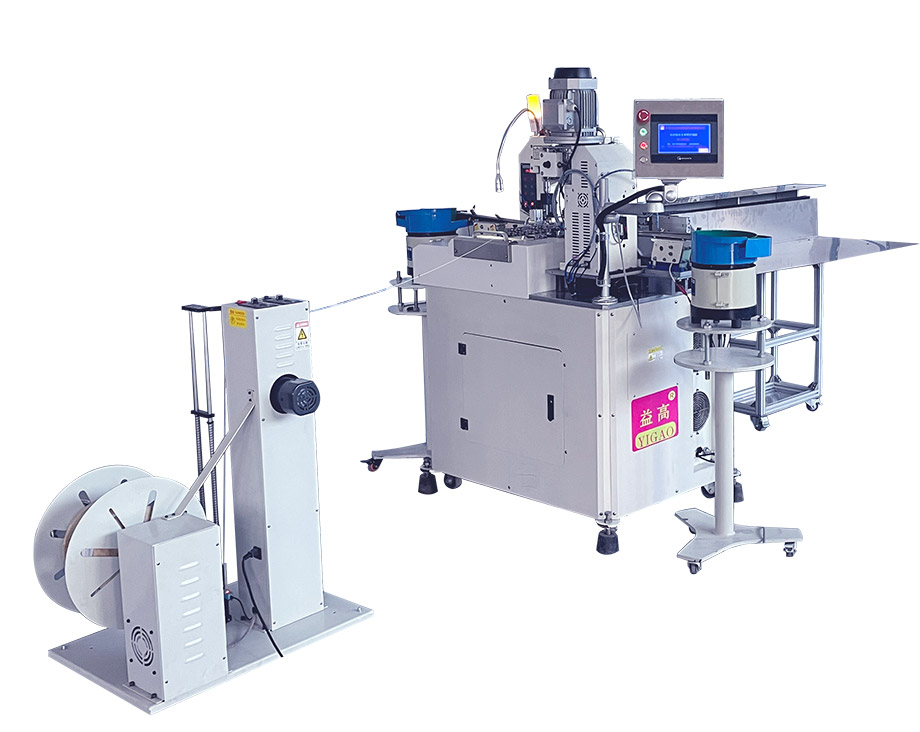

雙頭單粒自動裁線剝線壓端機YG-G6+2P
一、工藝配置
|
1、PLC |
日本三菱5U |
進口 |
|
2、伺服器、伺服電機 |
日本三菱 |
進口 |
| 3、電磁閥 |
日本SMC |
進口 |
| 4、電磁閥 |
臺灣亞德克 |
進口 |
|
5、氣 缸 |
日本SMC |
進口 |
| 6、氣 缸 |
臺灣亞德克 |
進口 |
|
7、光纖開關 |
臺灣力威 |
進口 |
| 8、氣壓表 |
日本SMC |
進口 |
| 9、壓力表 |
日本SMC |
進口 |
| 10、近接開關 |
臺灣陽明 |
進口 |
|
11、直線導軌 |
臺灣上銀HIWIN |
進口 |
|
12、觸摸屏 |
臺灣威綸通WEINVIEW |
進口 |
|
13、開關電源 |
臺灣明緯MW |
進口 |
| 14、靜音端子機 |
中國 |
九工 |
| 15、振動盤 |
中國 |
鼎龍 |
| 16、螺 絲 |
304不銹鋼 |
進口 |
二、技術參數
| 馬 達 | 日本三菱伺服電機 |
| 功 率 | 2000W |
| 電 源 | 220V/50HZ |
| 功 能 | 裁線、剝皮、穿孔、壓端 |
| 切斷長度 | 35mm ~ 9999mm |
| 切斷精度 | 0.1 mm±0.01L(長度) |
| 剝皮長度 | 0 ~ 18 mm |
| 剝線公差 | ±0.1mm |
| 壓著能力 | 3 T（靜音端子機2臺） |
| 空氣壓力 | 5Kgs ~ 7Kgs |
| 控制模式 | 寸動、單動及自動（連續） |
| 適用線材 | 1.5平方、2.5平方、4平方、6平方 |
| 產 量 | 600CPS/H左右 (300mmL) |
| 配備件 | 2套刀片、1套工具、1份說明書 |
| 易損物件 | 刀片（使用壽命至少六個月） |
| 外觀尺寸 | L2100mm*W1650mm*H1520mm |
| 重 量 | 550KG |
三、特點說明
1、采用日本三菱控制系統配合全伺服馬達控制，使送線、裁線、剝皮、壓端等位置更為精準穩定，采用全進口元件，使設備品質更有保障、運行更為持久、順暢、穩定。
2、全電腦控制：包括裁線長度、剝口長度、半剝長度、電腦調刀（無需墊片）、電腦數字化操作，顯示屏上數字輸入即可。
3、采用電腦式自動檢測，出現氣壓低下，電機故障，皮帶異常等狀況時能自動停機，并將顯示出故障原因，方便迅速排除故障，缺線時電腦自動提示。
4、機臺運行中低噪音、低耗電、高速度、高效率且電腦帶有記憶儲存功能。
5、觸摸屏調整裁線長度、切線深度、剝皮長度、端子壓著位置更精確、簡單、方便。
|
